News from the Cabling team
20 DECEMBER, 2024 | By Mohamed Yougil
Notre équipe BE-EA-EC Cabling Team, se positionne comme un acteur clé dans le domaine de la conception, de l’installation et de la gestion de câbles pour des projets d’envergure au CERN, en mettant à profit notre expertise.
Grâce à notre connaissance approfondie des normes, et notre engagement pour la qualité, nous avons établi des standards élevés pour répondre aux besoins des projets complexes et exigeants, notamment dans le cadre du prochain LS3.
Notre expertise en électrotechnique et en conception de câbles repose sur une maîtrise approfondie des standards techniques et des besoins propres aux environnements difficiles. Nous appliquons rigoureusement les normes pour garantir des solutions fiables et durables. Un atout majeur de notre équipe est la présence de Gianluca Canale en tant que membre du CSTSC sur les câbles et connecteurs, dont l’expertise renforce notre capacité à offrir des solutions à la pointe des exigences.
Dans cette optique, nous avons investi avec le budget HostLAB, dans des équipements pour répondre aux contraintes les plus strictes et développer un laboratoire de tests performant.
Nous accordons une attention particulière à chaque étape du processus de fabrication des câbles :
- Sélection des matériaux : Nous utilisons des composants pour garantir une durabilité optimale.
- Conception optimisée : Grâce à nos outils nous réalisons des fabrications sur mesure, en tenant compte des demandes spécifiques de chaque utilisateur.
- Contrôle qualité strict : Chaque câble est soumis à des tests approfondis pour vérifier son intégrité.
Le LS3 représente un défi majeur en termes de gestion des infrastructures câblées. Notre équipe est impliquée dans plusieurs aspects critiques de ce projet, notamment :
- Cheminement des câbles : Nous avons réalisé une intégration des cheminements adaptés aux zone complexes, en prenant en compte les contraintes spécifiques de l’environnement et les futures infrastructures.
- Support aux Expériences : Nous apportons un soutien continu aux équipes en charge des Forward Detectors, en réalisant d’abord le décâblage des anciennes installations, puis en coordonnant la mise en place des nouveaux câbles.

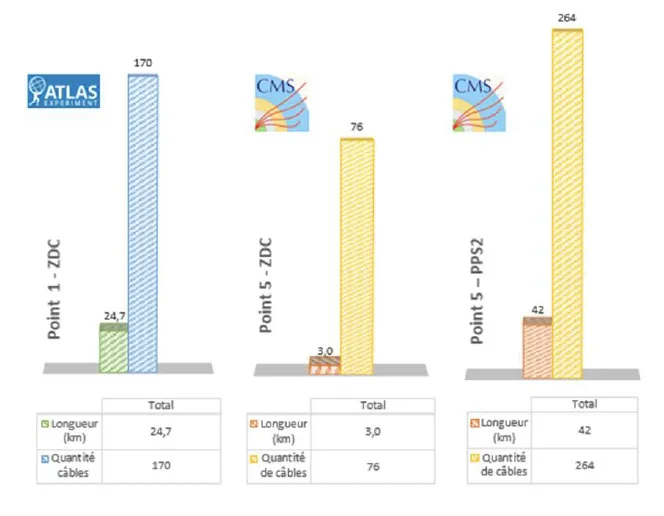

Ce projet implique un volume considérable de travail, incluant de nombreuses visites sur site pour identifier les câbles et leur cheminement actuel. Ce travail minutieux et complexe représente une part essentielle de nos efforts en 2024 et se poursuivra en 2025 afin d’assurer la réussite du projet.
Rien que pour l’intégration des cheminements, plus de 200 heures de travail ont été nécessaires. Ce processus a également requis une coordination avec différents propriétaires d’infrastructures, ainsi que la collaboration avec des géomètres et des experts en génie civil pour définir les solutions de cheminement les plus adaptées.
Ce projet implique un volume considérable de travail, incluant de nombreuses visites sur site pour identifier les câbles et leur cheminement actuel. Ce travail minutieux et complexe représente une part essentielle de nos efforts en 2024 et se poursuivra en 2025 afin d’assurer la réussite du projet.
Rien que pour l’intégration des cheminements, plus de 200 heures de travail ont été nécessaires. Ce processus a également requis une coordination avec différents propriétaires d’infrastructures, ainsi que la collaboration avec des géomètres et des experts en génie civil pour définir les solutions de cheminement les plus adaptées.
- HL-LHC – Assemblage de câbles pour SY- EPC : Nous travaillons sur l’assemblage de plus de 3000 câbles, destinés à différents projets. Chaque câble est conçu sur mesure pour répondre aux spécifications techniques.
- HL-LHC – Fabrication de châssis pour SY- EPC : En parallèle, Nous travaillons sur l’assemblage de plus de 867 châssis destinés à différents projets.

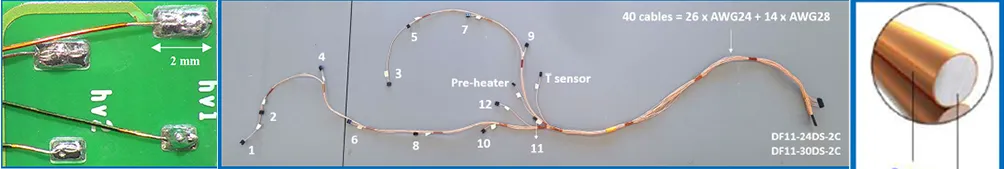

- ATLAS ITK Outer Barrel – Fabrication de 120 câbles : Ce projet, supervisée intégralement par Gianluca, nécessite une semaine de travail à deux personnes pour produire un câble unique soit une année de travail à 2 personnes. C’est le projet le plus complexe et critique, essentiel pour le bon fonctionnement du détecteur pixels ATLAS Inner Tracker (ITk). Les faisceaux de câbles transportent les signaux d’alimentation, de haute tension, de surveillance et de contrôle entre les extrémités du détecteur. Ils sont constitués d’un connecteur interconnecté à des circuits imprimés via un ensemble de fils et câbles de sections dont le plus petits est le l’épaisseur d’un cheveu, avec un isolant résistant aux radiations.
- CMS – Fabrication de 320 câbles : Nous poursuivons également l’assemblage de câbles sur mesure pour le projet BTL.

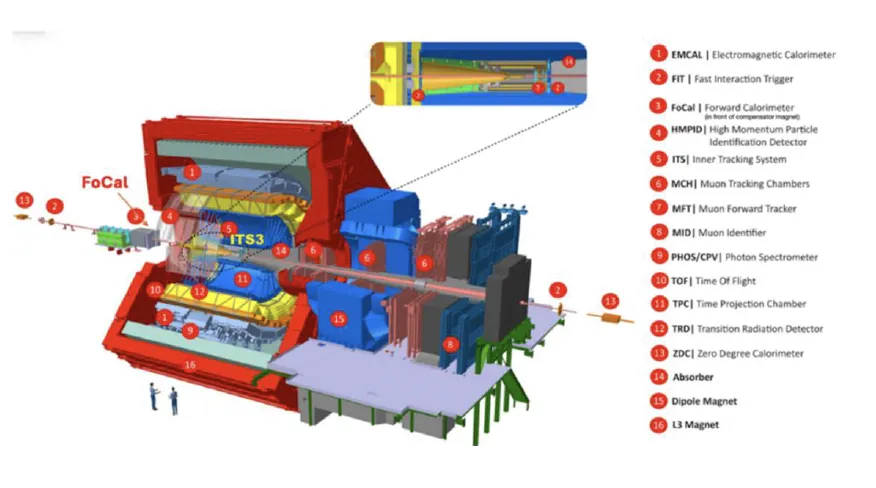

- ALICE – Installation et fabrication de câbles pour FoCal et ITS3 : Nous préparons le LS3 avec un projet d’installation de 324 câbles dans le MiniFrame, incluant l’installation de nouveaux racks et patch panels. Ce projet d’envergure prévoit les mises à jour ITS3 et FoCal, dans le but d’accroître encore la portée physique de l’expérience.
- Isolde – Mise en conformité et maintenance Armoire Safety : Nous assurons la maintenabilité et la mise en conformité d’une armoire électrique de sécurité destinés aux cellules HT.
- ATLAS – Assemblage câbles de différentes conceptions : Après avoir produit plus de 400 câbles en 2024, nous poursuivons ce travail pour 800 câbles supplémentaires en 2025, qui seront installé au cœur du détecteur.
- CMS Outer Tracker – 800 Octopus (faisceau de câbles) et 9600 Pigtails : Ce projet comprend l’assemblage de 800 Octopus et de 9600 Pigtails pour le CMS Outer Tracker. Chaque faisceau, appelé « Octopus », est associé à 12 Pigtails pour un ensemble. Nous utilisons un fil de type CCA (Copper Clad Aluminium 15%) qui a l’avantage inhérentes à l’aluminium tandis que le revêtement en cuivre offre une meilleure conduction du courant.
