Le vide au service des expériences NA et EA

22 DECEMBER, 2023 | By Philippe Boisseaux-Bourgeois and Giulia Romagnoli for the BE-EA vacuum team

Maintenance et opération: L’année 2023 fut une année importante avec une multitude de configurations de lignes à réaliser durant les arrêts hebdomadaires, mais aussi dans le cadre d’optimisation de l’opérabilité du vide (Zone Est), de nouvelles installations en Zone Nord, et enfin dans la consolidation de nos lignes à travers le projet NA-CONS.

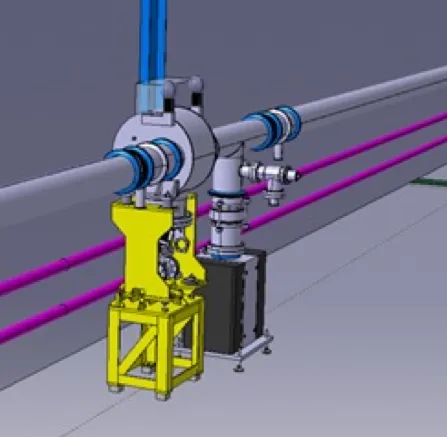

Nouvelle installation: Du vide secondaire sur la ligne P42 !

Dans le cadre l’installation de 4 nouveaux Beam Semi Grid, il était nécessaire de les opérer en partie au vide secondaire afin de déterminer les éventuelles différences de performance entre le vide primaire et secondaire.

Trois nouvelles sectorisations ont donc été créé, par le montage de fenêtres en aluminium et avec l’aide de TE-VSC pour la partie contrôle. Des pompes ioniques ont été installés. Cette technologie de pompage nous a permis d’atteindre un excellent vide secondaire jusqu’à 10^-9 mbar avec une excellente fiabilité.

Modification: optimisation de l’opérabilité de la Zone Est !

La chambre de forme Y permettant d’assurer la liaison du vide pour T08 et pour T09-T10-T11 présentait un éventuel problème en cas de défaillance (fuite) durant l’opération de part sa difficulté d’accès (blindage à retirer en grande partie pour permettre le démontage) et l’absence de chambre de remplacement.

Dans le cadre de la modification du blindage pour le DUMP situé à proximité, il a été décider de modifier la chambre Y en 3 parties permettant ainsi le démontage de la totalité des éléments sans retirer les blocs de blindage. En parallèle, une fabrication de chambres spares est en cours de demande.

La gestion du VIDE s’améliore !

Pendant l’année 2023, la nouvelle nomenclature des équipements vides BE-EA a été rédigé et les nouveaux noms ont été créé dans base de données dédiées pour ça au CERN comme le Naming Portal, EDMS et EAM (Infor).

Dans cette dynamique d’amélioration du suivi, la gestion des pièces de rechange sera très prochainement gérée avec KIOSK où le nouveau STORE dédié aux équipements du vide a été créé.

Dorénavant, la totalité des composants électriques des groupes de pompage de la zone est et nord sont identifiés via des étiquettes EAM avec des codes barre. Cette identification facilite grandement le suivi des maintenances, l’association parant/enfant entre le chariot et les autres éléments du groupe, tout en garantissant un historique complet des actions aussi bien préventives et correctives. Toutes les positions des groupes de pompage sont insérées sur Layout Database et leurs « assets » respectifs sont associés aux positions fonctionnelles sur les lignes, ainsi que les vannes de secteurs. L’insertion des fenêtres est en cours de finalisation.

Les vannes de secteurs et les fenêtres apparaissent maintenant sur le GIS Portal, comme « élément faisceaux ». Depuis cette année, l’enregistrement des chambres, des soufflets et des tous les autres éléments vides sur Layout Database a commencé pour les lignes P42 et H2, puis sera réalisé pour la totalité des lignes sous notre responsabilité.

Toute ces informations enregistrées mentionnent les caractéristiques mécaniques fondamentales tels que les dimensions extérieures mais aussi les caractéristiques ayant un impact sur le passage du faisceau, comme pour une fenêtre, le matériau, son épaisseur et l’ouverture interne.

Ces informations pourront être extraite automatiquement depuis Layout Database et sera d’une grande aide pour les physiciens.
